DESCRIZIONE GENERALE
“Servocomando”
Si tratta del sensore che rileva il livello di vuoto
dell’impianto e, confrontandolo con il valore
impostato, trasmette attraverso una linea separata
un segnale alla “Valvola Principale”.
“Valvola Principale”
È la valvola che regola il livello di vuoto dosando il
flusso d’aria in entrata in funzione del segnale
trasmesso dal sensore (“Servocomando”).
Dati tecnici:
? Raccordo filettato 1” Gas Maschio.
? Peso 415 gr.
? Dimensioni LxWxH 131x131x181 mm.
SENSIBILITÀ
In un impianto correttamente dimensionato, i
regolatori del vuoto Stabilvac, grazie al principio
brevettato, sono in grado di mantenere il livello di
vuoto impostato con una oscillazione di 0.1 kPa
(0.03” Hg) tra il livello di vuoto misurato con
nessun gruppo e tutti i gruppi in funzione.
CONSUMO D’ARIA
Il contenimento dei consumi d’aria è uno degli
obiettivi che Interpuls ha raggiunto con la
realizzazione dei regolatori Stabilvac, evitando di
intaccare inutilmente la riserva utile dell’impianto.
I regolatori Stabilvac riescono a chiudere
completamente la Valvola Principale già con una
differenza di -0,7 kPa (-0.2” Hg) dal livello di vuoto
impostato (vuoto di lavoro). Inoltre, facendo
riferimento alle normative ISO, il consumo d’aria
registrato a –2 kPa (-0.6” Hg) dal vuoto di lavoro è
pari a 0 l/min (0 cfm).
APPLICAZIONI

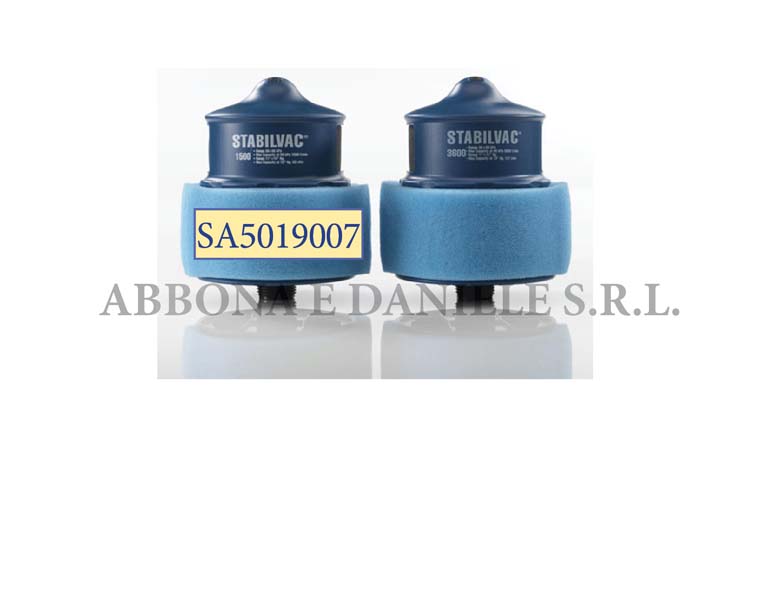

Stabilvac 1500
Adatta per pompe da 350 l/min (12 cfm) fino a 750
l/min (27 cfm).
Range di lavoro 36÷50 kPa (11÷15 “Hg)
